建筑能耗系统解决方案

一、能耗监测管理系统建设方案

1、系统主要实现以下目标

1）设计、建立能耗监控数据库；

2）建设能耗数掘传输系统；

3）完成信息中心与各监控点的网络连接；

4）搭建建筑能耗采集的基础设施建设和运行状况监控系统;

5）搭建建筑能耗采集设备的预警及报警系统及应用平台；

6）输出统计所需的文字报告和数据报告；

7）实现对建筑所属单位开放的能耗查询系统；

8）实用性与先进性的统一；

9）紧密围绕能耗监测管理的业务；

10）注重系统易操作与标准化的特点；

11）保证系统具有开放性、可扩充性和较长的使用期；

12）遵循安全性、保密性和共享性的原则；

13）系统设计需要遵循可持续、可操作的原则，系统采用分级结构逐级上传数据，并由各中心及区县二级平台汇总后上传到数据中心。

2、系统概述

政府机关事务节能监管平台项目建设是以《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》等相关技术导则为基础，实现以下几个目的：

（1） 部分区域实现分项监测、计量与集中管理；

（2） 清晰描述总的用能现状，找出本建筑能源管理存在的问题，提供能源管理工作改进的方向；

（3） 实现政府机关各建筑能耗的分析统计与审计，向上一级能耗监测系统数据中心上传数据；

（4） 使政府机关各建筑能源管理部门对能源系统进行有效的监测与管理；

（5） 为政府机关的节能降耗研究、设计与建造提供参考数据。

3、系统需求

（1）基础平台的建设

在公共数据平台、统一身份认证平台、信息门户基础平台建设的基础上，在全园区引入低碳绿色理念，建立绿色校园规划，建立有效的领导班子，建立管理的标准和评价体系。这些班子和标准体系的建设是推动节能监管的最根本的保障。

以提供服务为主要目标，用服务促进管理进步。尽量提供更多的应用服务，以服务促进管理进步，以管理促进绿色园区的建设。在扩展应用服务的过程中，切实落实关于节能的各项规章制度，在技术节能的基础上，通过管理实现绿色园区的建设。

（2）能耗采集终端的建设

终端节能在本场所节能减排工作中占据着非常重要的地位，目前很多公共建筑普遍采用诸如节能灯、节电开关、照明调光、节水阀门、节水器具、红外冲便等方式进行终端的改进，甚至有的公共建筑采取了风电互补、光电互补以及各种智能设备等高技术手段，但是这些措施到底能否节能，能够节约多少能耗，无法进行量化，无法进行考核。通过能源监管平台系统不仅可以发现传统设备的问题，找出建设对象，同时也可以对节能终端的节能情况进行量化和考核。

对本场所整个园区建筑节能监管工作统筹规划，为后期建设提供节能优化。本场所能源监管平台的整体规划将对本办公场所内各个建筑能耗相关的各个方面、各个层次、各种参与力量、各种正面的促进因素和负面的限制因素进行统筹考虑，理解和分析影响节能监管系统建设的各种关系，从全局的视角出发，对节能监管的基本问题进行总体的、全面的设计，确定建设目标，选择和制定实现目标的路径和战略战术，并提出体制和业务的改进建议，从而可以尽量规避规划的缺陷和不足，从根本上减少风险。根据本办公场所的实际需求情况，能源管理系统针对本办公场所的各单体用电、用水量进行能源管理。

4、系统架构

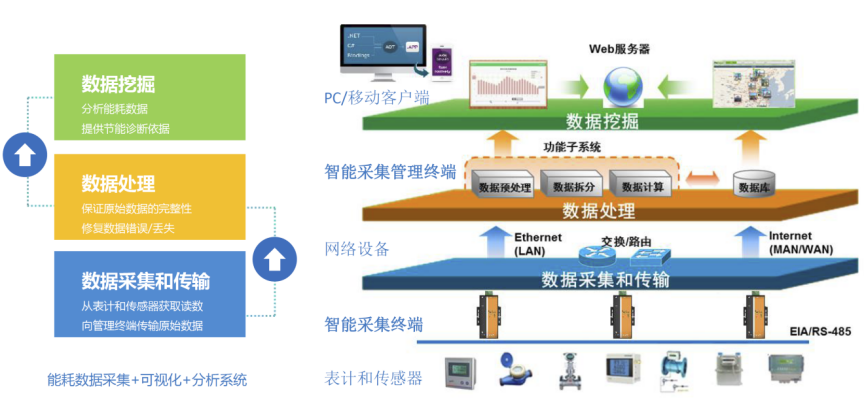

5、系统优势

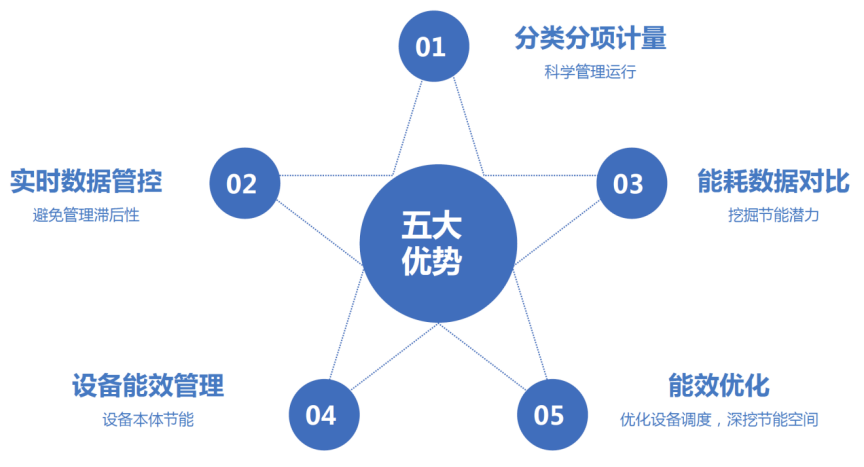

6、系统功能介绍

（1）能耗监测系统总览

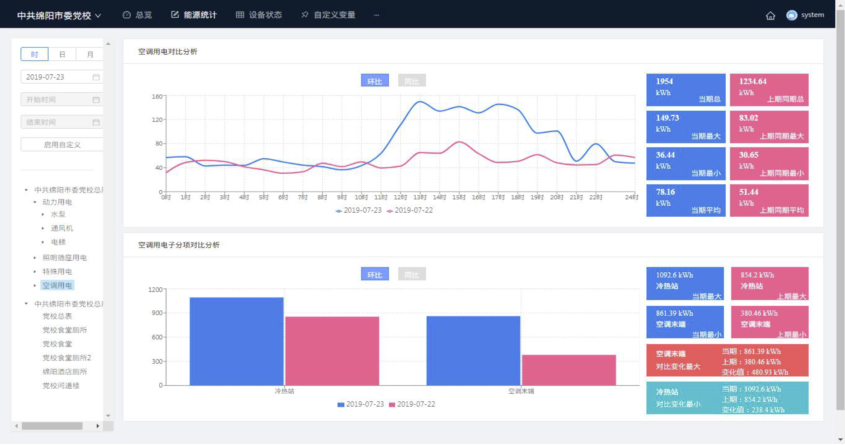

•实时监测当日、当月、当年能耗趋势，以及当期总、最大、最小、平均能耗。实时监测当日、当月、当年同比和环比数据。快速掌握全局用能情况。

• 实时监测当日、当月、当年Top5用能支路，快速识别最耗能的用能支路或设备。

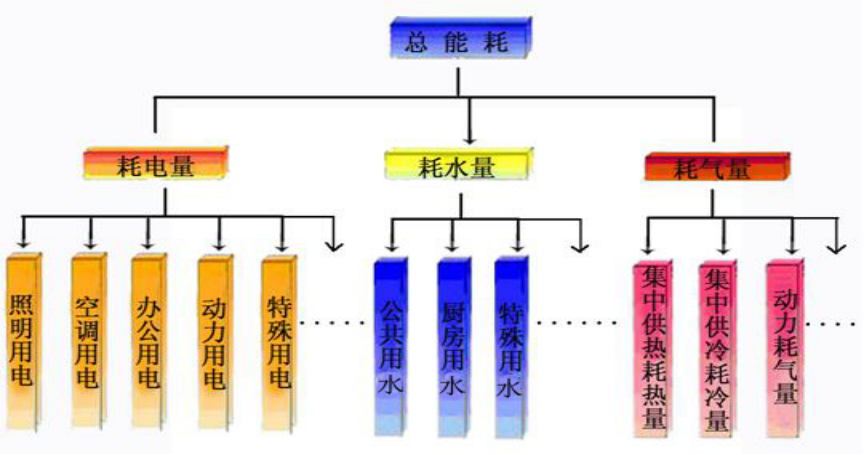

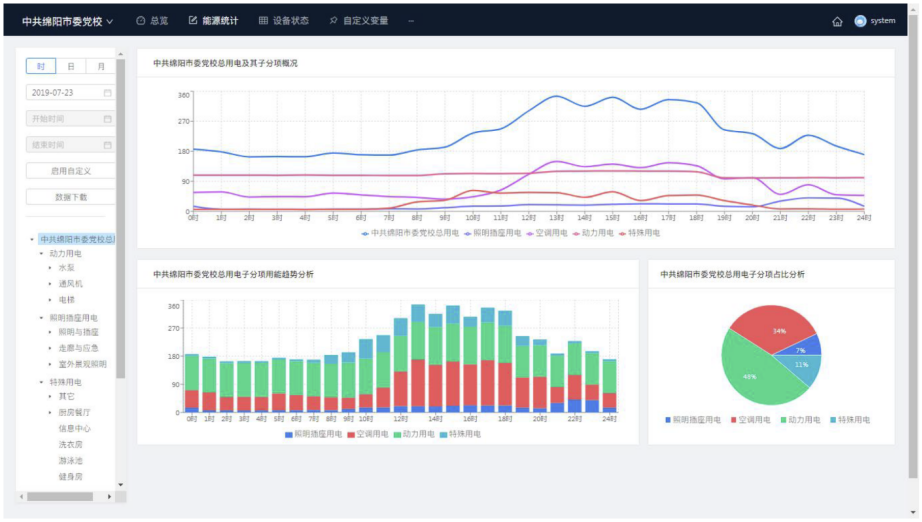

（2）能耗分项计量

严格按照“国家机关办公建筑和大型公共建筑能耗监测系统标准”对能耗进行分项计量。

1、节能改造前，通过分项数据的层次数据分析以及同类建筑横向对标，快速锁定节能改造的目标

2、节能改造后，通过比较改造前和改造后相应的分项数据，便于客观评估节能改造效果

3、从政府管理角度，分项计量为今后确定建筑用能定额，以及制定建筑用能超定额加价制度提供数据支持。平台支持向上级能耗监测平台上传数据

（3）能耗节能分析

通过查看当期总、最大、最小、平均和上期总、最大、最小、平均的分项对比数据，以及逐层子分项的对比数据，结合运维手段、气象等因素，持续挖掘节能潜力，发现节能空间。

（4）能耗设备状态管理

远程实时监测重点能耗设备的运行情况，及时处理运维中的问题，避免管理滞后性带来的能耗损失。提高设备运维、能耗管理水平和效率。

（5）能耗设备节能优化控制

比如：冷冻站智能群控系统

1、在各典型区域增加必要的温度传感器，采集医院各典型区域的室内温度

2、在冷冻站冷冻水管路上安装能量计用于计量实时制冷量，同时采集相关电表数据，实时监测冷冻站制冷效率

3、冷冻站智能群控系统从空调末端、冷热源侧获得需求侧和供应侧的信息，并将运行指令发往冷热源侧，实现冷热源设备的全自动节能运行空调用电通常占建筑总用电30-40%

（6）节能收益预测

根据节能改造实施点相应分项前后对比数据，以及结合基准值、能源单价、EMC分成比例等信息，实时核算节能改造后每时、天、月的节能能耗数据以及相应能源费用。

7、主要设备

（1）智能远传电表

（2）智能数传水表

（3）智能采集终端（能耗数据采集器）

硬件网关支持多种协议转换，可以帮助江森的Metasys、霍尼的EBI或者Niagara、西门子的Insight或desigo cc、施耐德SBO等大型楼宇自控公司组态软件无法连接一些不常见控制设备问题，如PLC、空调、电梯、消防、灯光控制系统、电表、水表等。通过硬件网关将非标协议转换成BACnet标准协议，这样客户端软件就可以通过网关访问现场设备。

8、监测布点原则

根据本建筑的布局情况，进行能耗监测管理系统设计，在公共建筑内设置总的监控管理平台，进行统一的管理及分析，在各个建筑内进行前段智能水表、电表的设置。电耗数据均监测到各个行政机构，或者监测到各单体建筑的楼层。

本系统通过安装数据采集器，对智能水表、电表进行数据进行采集，网络传输数据至能耗检测平台。能耗监测平台设置在物业管理中心（公共建筑内），接收并存储园区内监测建筑和数据采集器上传的数据，并对其进行处理、分析、展示和发布，统计数据报表，了解能耗的使用趋势，达到节能的目的。能耗数据可上传至上级能耗管理平台。本能耗监测系统前端采集器布设遵循按需布设，合理安排的原则。

9、能耗系统设备清单
